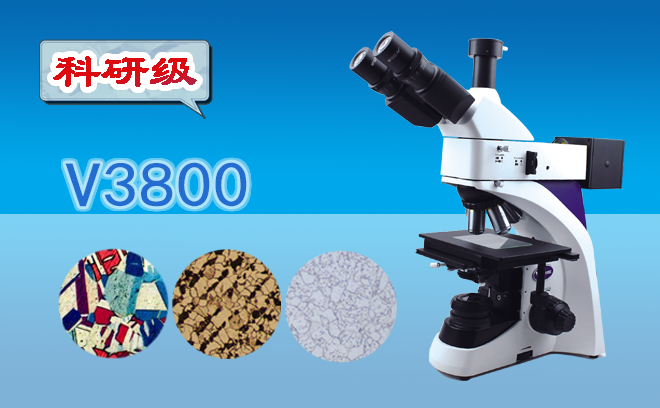

在半導體產業向高精度、高集成度加速演進的背景下，從晶圓制備到封裝測試，每一道工序都需**把控材料的微觀特性。作為材料表征領域的核心工具，金相顯微鏡憑借其獨特的光學成像優勢，在半導體工業中扮演著不可或缺的角色。從晶圓表面質量檢測到封裝缺陷分析，其應用貫穿產業鏈多個關鍵環節，成為保障芯片性能與可靠性的“微觀守門人”。

一、金相顯微鏡技術原理：光學與計算機技術的融合

金相顯微鏡基于光學成像原理，通過可見光與透鏡系統的協同作用，將金屬或半導體材料的微觀結構放大并呈現為清晰圖像。其技術核心體現在以下方面：

光學系統設計

照明與成像：采用反射光照明，光線經物鏡聚焦后照射樣品表面，反射光再通過物鏡與目鏡的組合放大，形成高分辨率圖像。

多模態成像：支持明場、暗場、偏光等模式，可切換以適應不同材質分析需求。例如，偏光模式可觀察各向異性晶體結構，微分干涉對比（DIC）技術則能增強表面立體感。

圖像處理與分析

配備數碼相機與專業軟件，實現圖像采集、存儲及定量分析（如晶粒尺寸測量、相比例計算）。

通過截線法或面積法計算平均晶粒尺寸，為工藝優化提供數據支持。

技術優勢：

操作便捷性：樣品制備相對簡單，無需導電處理或真空環境，適合大規模生產檢測。

成本效益：設備價格及維護成本遠低于SEM掃描電鏡，性?xún)r(jià)比優勢顯著。

宏觀到微觀的過渡分析：分辨率可達200nm，適用于微米級缺陷檢測，與SEM形成互補。

二、金相顯微鏡在半導體工業中的四大核心應用場景

1. 晶圓制備：表面質量與缺陷篩查

在晶圓切割、研磨及拋光工藝中，金相顯微鏡用于：

表面形貌檢測：觀察晶圓表面劃痕、污染及平整度，確保符合光刻工藝要求。

缺陷定位：通過暗場成像識別微米級顆粒污染，避免缺陷傳遞至芯片成品。

薄膜質量評估：測量氧化硅、氮化硅等薄膜的厚度均勻性，優化沉積工藝參數。

2. 封裝測試：微米級精度的質量保障

在芯片封裝環節，金相顯微鏡承擔著：

焊點檢測：精確測量IC封裝焊點的尺寸、形狀及分布均勻性，確保電氣連接可靠性。

導電粒子分析：檢測各向異性導電膠（ACF）中導電粒子的密度與分布，避免開路或短路風險。

封裝完整性驗證：觀察封裝材料是否均勻、是否存在氣泡或分層缺陷，提升產品良率。

3. 失效分析：從微觀結構追溯失效根源

當芯片或封裝件發生失效時，金相顯微鏡可輔助：

斷口分析：觀察斷裂面的晶粒形貌及夾雜物分布，判斷失效模式（如疲勞斷裂、腐蝕失效）。

界面結合力評估：檢測芯片與基板間的結合質量，定位分層或剝離缺陷。

熱應力分析：通過高溫原位觀察模塊，追蹤材料在熱循環過程中的組織變化，優化散熱設計。

4. 材料研發：從成分到性能的**調控

在半導體材料研發中，金相顯微鏡助力：

新材料表征：觀察新型半導體材料（如GaN、SiC）的晶體結構及缺陷分布。

工藝優化：分析離子注入、退火等工藝對材料微觀組織的影響，指導參數調整。

可靠性測試：模擬J端環境（高溫、高濕），評估材料的抗蠕變性能與腐蝕傾向。

在半導體工業的“微米戰爭”中，金相顯微鏡以其獨特的光學優勢與成本效益，成為貫穿產業鏈的“微觀守門人”。從晶圓制備到封裝測試，從失效分析到材料研發，其應用場景不斷深化，為半導體技術的持續突破提供堅實支撐。隨著技術的融合創新，金相顯微鏡必將繼續書寫半導體產業發展的“微觀篇章”。
